Quale formato di segnacavi in ​​nylon è adatto al tuo progetto?

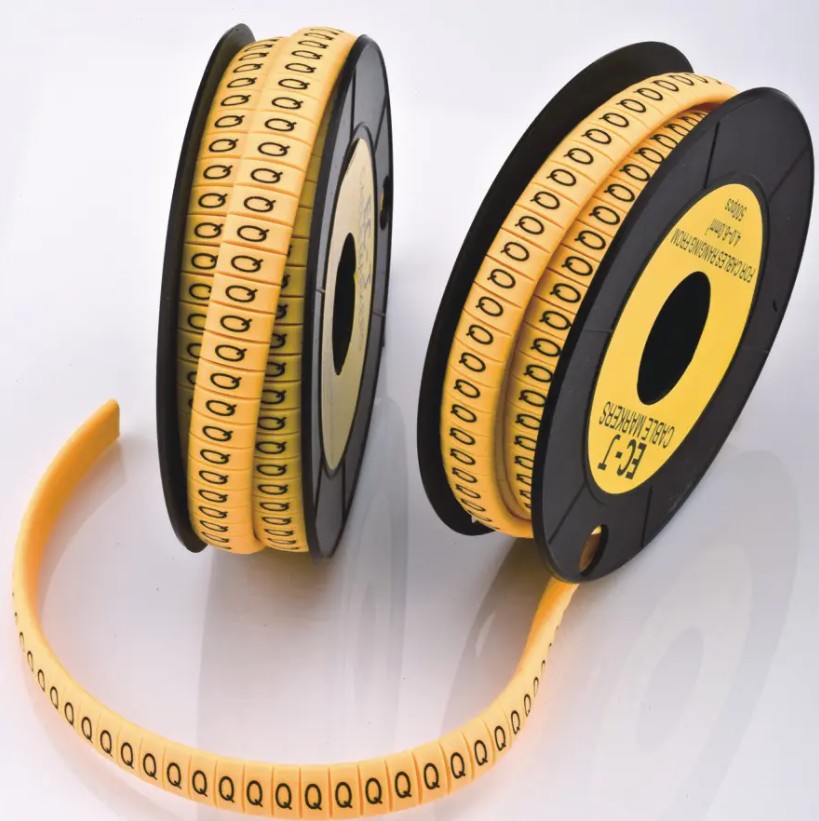

Negli scenari di cablaggio ad alta densità come data center, traspora ferroviario e reti intelligenti, Segnacavi in nylon in roali stanno rapidamente sostituendo le tradizionali targhette identificative monopezzo per diventare la configurazione steard per i sistemi di gestione dei cavi, sfrutteo il duplice vantaggio di formaa a rotolo continuo e materiale in nylon resistente agli agenti atmosferici . I vantaggi principali includono il raggiungimento della lunghezza dei rotoli Da 50 a 200 metri con capacità di taglio su richiesta, miglioramenti dell'efficienza di identificazione di oltre il 40% e il materiale Nylon 66 che mantiene proprietà meccaniche stabili e proprietà ritardanti di fiamma in ambienti compresi tra -40°C e 85°C.

Dal punto di vista dei dati applicativi, il mercato globale dell’identificazione dei cavi ha raggiunto circa $ 2,8 miliardi nel 2024, con una crescita del segmento dei marcatori in nylon in formato rotolo 11,3% —superando significativamente il tasso di crescita medio del settore 6,8% . Questa crescita strutturale è guidata dalle considerazioni globali dei team di ingegneri sull'efficienza della costruzione, sulla leggibilità a lungo termine e sul controllo dei costi totali del ciclo di vita.

Perché il formato a rotolo supera i tradizionali marcatori a pezzo singolo

I marcacavi tradizionali vengono generalmente forniti come pezzi singoli pretagliati con lunghezze fisse (come 30 mm o 50 mm), adatti a scenari di cablaggio su piccola scala o sparsi. Tuttavia, nei progetti ingegneristici su larga scala, gli svantaggi dei marcatori monopezzo diventano sempre più evidenti: gestione complessa dell’inventario, notevoli scarti di taglio e bassa efficienza di installazione. Il formato roll affronta fondamentalmente questi problemi.

Confronto quantificato dell'efficienza della costruzione

Prendendo come esempio una tipica sala server di un data center, una singola fila di armadi richiede l'identificazione per circa 1.200 cavi . Utilizzando pennarelli monopezzo, i lavoratori devono staccare l'adesivo di supporto e posizionare ciascun pezzo individualmente, facendo una media di circa 45 secondi per cavo per un totale di circa 15 ore . Grazie ai marcatori in formato rotolo e agli utensili da taglio dedicati, gli operatori possono alimentare, marcare e tagliare in modo continuo, riducendo il tempo medio di produzione 25 secondi per cavo e il tempo totale a circa 8,3 ore —un miglioramento dell'efficienza di 45% . Nei progetti in cui vengono calcolati i costi della manodopera 300 RMB al giorno , questa differenza consente di risparmiare direttamente circa 2.000 RMB nelle spese di manodopera.

Utilizzo dei materiali e ottimizzazione delle scorte

La lunghezza fissa dei marcatori monopezzo spesso non può corrispondere perfettamente ai diametri effettivi dei cavi, causando bordi arricciati o sovrapposizioni che compromettono l'estetica e la durata. I marcatori in formato rotolo consentono al personale di costruzione di tagliare con precisione alla circonferenza effettiva, migliorando l'utilizzo del materiale da circa 75% per moduli monopezzo a oltre il 95% . Inoltre, il formato del rotolo semplifica notevolmente la gestione dell'inventario: lo stesso rotolo può servire più spessori di filo attraverso lunghezze di taglio diverse, mentre i marcatori a pezzo singolo richiedono scorte separate per ciascun calibro, riducendo il numero di SKU dal 60% al 70% .

Vantaggi tecnici e limiti prestazionali dei materiali in nylon

I marcacavi in formato rotolo utilizzano generalmente nylon 66 (PA66) o nylon 6 (PA6) come materiali di base, con differenze significative in termini di resistenza meccanica, resistenza alla temperatura e proprietà ignifughe. Comprendere correttamente queste differenze è un prerequisito per garantire l’affidabilità a lungo termine dei sistemi di identificazione.

La necessità della modifica del ritardante di fiamma

In scenari con severi requisiti di protezione antincendio come data center, trasporti ferroviari ed energia nucleare, i materiali in nylon puro difficilmente soddisfano gli standard UL94 V-0 o IEC 60332-1-2. Attraverso la modifica con ritardanti di fiamma al fosforo rosso o idrossido di magnesio , i valori nominali della fiamma del marcatore in nylon possono essere elevati a V-0, con indici di ossigeno in aumento da 24% per nylon puro a oltre il 30% . I dati dei test sul campo di un progetto metropolitano hanno dimostrato che i fasci di cavi con marcatori in nylon modificato ritardante di fiamma hanno raggiunto tempi di autoestinguenza inferiori a 5 secondi dopo 30 secondi di esposizione alla fiamma, rispetto a oltre 20 secondi per i marcatori in nylon standard: una differenza significativa.

Durata della marcatura: tecnologia di stampa e scelta degli inchiostri

La marcatura dei contenuti sui marcatori in nylon in formato rotolo viene generalmente ottenuta tramite trasferimento termico, marcatura laser o stampa a getto d'inchiostro UV. Queste tecnologie differiscono in modo significativo in termini di durata, costi e dimensioni dei lotti applicabili, richiedendo ai professionisti dell'approvvigionamento di abbinare la selezione alle tempistiche del progetto e alle frequenze di manutenzione.

Matrice delle prestazioni di tre tecnologie di stampa

La tecnologia di trasferimento termico utilizza il nastro per trasferire l'inchiostro sulla superficie in nylon, garantendo una forte adesione e mantenendola Leggibilità dell'85%. dopo 5 anni dell’esposizione ai raggi UV esterni, rendendolo la soluzione principale nelle applicazioni industriali. La marcatura laser crea rientranze permanenti vaporizzando lo strato superficiale di nylon, eliminando completamente i rischi di distacco dell'inchiostro, ma richiede investimenti più elevati in attrezzature ed è adatta per la produzione standardizzata di grandi lotti. Il getto d'inchiostro UV offre la massima flessibilità, supportando la stampa di dati variabili in tempo reale, ma ha una resistenza ai graffi relativamente più debole, rendendolo più adatto per applicazioni interne a breve termine.

La formulazione dell’inchiostro è altrettanto critica. I nastri a trasferimento termico standard mostrano tassi di migrazione dell'inchiostro inferiori a 5% dopo 1.000 ore di funzionamento continuo a 80°C ; i nastri inferiori possono raggiungere tassi di migrazione di oltre il 30% in condizioni identiche, causando segni sfocati o contaminazione dei cavi adiacenti. I professionisti degli appalti dovrebbero richiedere esplicitamente che i nastri siano conformi ASTM D3359 standard di test di adesione nei contratti.

Scenario applicativo Approfondimento: dai data center all'eolico offshore

I marcatori di cavi in nylon in formato rotolo sono penetrati in molteplici settori di alto valore, con scenari diversi che impongono requisiti differenziati in termini di larghezza, spessore, grado di fiamma e formati dei contenuti di stampa dei marcatori.

Data Center: bilanciamento tra alta densità e gestione termica

I moderni data center hanno raggiunto densità di potenza di Da 15 a 30 kW per armadio , con temperature interne dell'armadio che oscillano frequentemente tra 35°C e 45°C . I marcatori in nylon in questo ambiente devono mantenere una resistenza a lungo termine all'arricciamento dei bordi e all'infragilimento. Le migliori pratiche del settore indicano che la selezione di substrati PA66 con spessori di da 0,15 mm a 0,20 mm , abbinato all'adesivo acrilico sensibile alla pressione ad alta temperatura, può mantenere la resistenza alla pelatura ≥1,5 N/cm a 40°C, soddisfacendo i requisiti del ciclo di vita di identificazione di oltre 10 anni .

Per quanto riguarda la marcatura degli standard dei contenuti, lo standard TIA-606 richiede esplicitamente che i marcatori dei cavi del data center includano quattro elementi: identificatore univoco, porta di origine, porta di destinazione e affiliazione al sistema . I marcatori in formato rotolo supportano la stampa on-demand di queste informazioni complesse, mentre i tradizionali marcatori monopezzo prestampati spesso non sono in grado di adattarsi a cambiamenti dinamici a causa delle loro informazioni fisse.

Transito ferroviario: la doppia sfida delle vibrazioni e della protezione antincendio

Vibrazioni continue durante la circolazione del treno (frequenze di Da 5 Hz a 50 Hz , accelerazioni di Da 0,5 g a 1,0 g ) pone gravi sfide all'adesione dei marcatori. Test comparativi in un progetto ferroviario ad alta velocità hanno dimostrato che i marcatori in nylon con adesivo standard avevano un tasso di distacco di 12% dopo 1 milione cicli di vibrazione simulati, durante il passaggio a adesivo siliconico modificato ridotto il tasso di distacco al di sotto 1,5% . Inoltre, lo standard EN 45545-2 impone requisiti severi sulle prestazioni di fuoco, fumo e tossicità per i materiali dei veicoli ferroviari, richiedendo che i marcatori in nylon superino i test di livello HL3 con densità di fumo (Ds max) non superiore a 300 e indice di tossicità (CITG) non superiore 1.5 .

Vento offshore: ambienti estremi di nebbia salina e radiazioni UV

I sistemi di identificazione dei cavi delle piattaforme eoliche offshore devono affrontare condizioni estreme, tra cui concentrazioni di nebbia salina superiori al 5% e l'intensità della radiazione UV 1,3 volte quello degli ambienti terrestri. Il nylon standard inizia a spolverarsi e a rompersi all'interno 2 o 3 anni in tali condizioni. Marcatori in nylon modificati incorporanti Assorbitori ultravioletti UV-326 e Stabilizzatori di luce HALS mantenere tassi di ritenzione della resistenza alla trazione di oltre l'80% dopo accelerated aging testing (QUV-B, 3,000 hours), satisfying the Durata di progettazione di 25 anni requisiti di identificazione delle piattaforme offshore.

Quadro decisionale sugli appalti: come evitare le insidie ​​comuni

L'approvvigionamento di marcacavi in nylon in formato rotolo può sembrare semplice, ma in realtà implica una corrispondenza multidimensionale tra scienza dei materiali, processi di stampa e scenari applicativi. Le seguenti insidie ​​ricorrono frequentemente nella pratica ingegneristica e i professionisti degli appalti dovrebbero stabilire meccanismi di prevenzione sistematici.

1. Materiali scadenti: Alcuni fornitori sostituiscono il nylon riciclato o il PA6 con il PA66, con conseguente degrado della resistenza alla temperatura Da 15°C a 20°C . I professionisti dell'approvvigionamento dovrebbero richiedere rapporti sull'indice di flusso di fusione (MFI) per le materie prime, con PA66 MFI tipicamente nel Da 20 a 35 g/10 min intervallo (275°C/0,325 kg).
2. Valori nominali della temperatura dell'adesivo travisati: Gli adesivi sensibili alla pressione classificati per 85°C possono presentare sanguinamento o perdita di adesione a 70°C. Si consiglia di richiedere Test di tenuta della potenza di 72 ore dati dai fornitori, con adesivi acrilici di qualità che mantengono un potere di tenuta maggiore di 24 ore a 80°C.
3. Confusione sulla valutazione della fiamma: Commercializzazione di prodotti classificati UL94 HB come grado V-2. I professionisti dell'approvvigionamento dovrebbero verificare i rapporti di test completi emessi da agenzie di test di terze parti (come SGS, UL) piuttosto che fare affidamento sui dati di test interni del fornitore.
4. Carenza di lunghezza del rotolo: I prodotti etichettati come rotoli da 100 metri potrebbero effettivamente misurare solo 95 metri , creando aumenti dei costi nascosti quando il prezzo è per rotolo. I contratti dovrebbero specificare una tolleranza di lunghezza non superiore ±1% , pur mantenendo i diritti all'ispezione casuale.
5. Lacune nella conformità ambientale: La Direttiva RoHS dell'UE e il Regolamento REACH impongono limiti rigorosi su ftalati, bifenili polibromurati e altre sostanze pericolose. I progetti di esportazione devono richiedere la fornitura da parte dei fornitori Rapporti di test RoHS da 10 elementi e Dichiarazioni REACH SVHC .

Lista di controllo per la verifica della qualificazione del fornitore

Durante la fase di screening dei fornitori, si consiglia di stabilire una scorecard che comprenda le seguenti dimensioni: capacità di tracciabilità delle materie prime (peso 20% ), completezza dei rapporti di prova di laboratori terzi (peso 25% ), velocità di risposta personalizzazione (weight 15% ), stabilità della capacità produttiva (peso 20% ), casi di progetti storici (peso 10% ) e il sistema di assistenza post-vendita (peso 10% ). Punteggio dei fornitori di seguito 75 punti dovrebbero essere eliminati direttamente per ridurre i rischi della catena di approvvigionamento.

Ottimizzazione del processo di installazione: da manuale a semi-automatizzato

L'efficienza di installazione dei marcatori in formato rotolo dipende non solo dal prodotto stesso ma anche in modo significativo dagli strumenti di costruzione e dai flussi di lavoro del processo. Nei progetti ultra-grandi, l'introduzione di apparecchiature di installazione semiautomatiche può aumentare la produzione giornaliera pro capite 300 cavi to oltre 800 cavi .

Raccomandazioni per la configurazione dello strumento dedicato

Per i progetti convenzionali, sono sufficienti taglierine portatili abbinate a stampanti portatili a trasferimento termico. Le frese dovrebbero supportare la regolazione della larghezza da Da 10 mm a 50 mm , con deviazione della planarità del taglio non superiore ±0,5 mm per evitare che le sbavature sui bordi del pennarello compromettano l'adesione. Le stampanti a trasferimento termico non dovrebbero avere una risoluzione inferiore a 300 dpi per garantire caratteri piccoli (come 6pt ) rimangono chiaramente leggibili.

Per data center o progetti metropolitani su larga scala, si consigliano macchine desktop automatiche di taglio e stampa all-in-one. Questi dispositivi supportano alimentazione continua, taglio automatico e stampa in batch , con il raggiungimento della capacità giornaliera di una singola unità Da 3.000 a 5.000 pezzi e print position accuracy controlled within ±0,3 mm . Nell'a 50.000 mq progetto del data center, l'adozione di apparecchiature semiautomatiche ha ridotto il periodo di costruzione della marcatura 45 giorni to 18 giorni , con tassi di errore umano in calo da 3% al di sotto 0,5% .

Tendenze future: intelligenza e materiali sostenibili

Il settore della marcatura dei cavi sta attraversando un cambiamento di paradigma, dall’identificazione passiva alla gestione attiva. Integrazione di marcatori intelligenti Chip RFID o codici QR sono entrati nella fase pilota, consentendo la lettura completa dei dati del ciclo di vita, tra cui la data di installazione, i registri di manutenzione e lo stato del carico, attraverso la scansione del terminale portatile. In un progetto di rete intelligente, l'efficienza dell'ispezione dei cavi è migliorata di 70% con marcatori RFID, eliminando completamente gli errori di trascrizione manuale.

Per quanto riguarda la sostenibilità dei materiali, sono stati compiuti progressi nel nylon di origine biologica (come il PA56, derivato dalla pentametilendiamina di origine biologica), con emissioni di carbonio ridotte del oltre il 40% rispetto al PA66 a base di petrolio, mentre le prestazioni meccaniche si avvicinano ai livelli del PA66. Si prevede che entro il 2028 la penetrazione dei materiali di origine biologica nel settore della marcatura dei cavi aumenterà rispetto a quella attuale meno del 3% to 15% , diventando una fonte di competitività differenziata per le esportazioni verso il mercato dell'UE. Inoltre, la tendenza degli inchiostri UV a base acqua a sostituire gli inchiostri a base solvente sta accelerando, con emissioni di COV riducibili oltre il 90% , soddisfacendo normative ambientali sempre più stringenti.
