Perché i morsetti per cavi sono la difesa critica di cui il tuo sistema elettrico ha bisogno？

Morsetti per cavi non sono accessori opzionali: sono dispositivi di sicurezza critici progettati per proteggere i cavi elettrici e prevenire danni catastrofici durante eventi di cortocircuito. Un guasto da cortocircuito genera forze elettromagnetiche proporzionali al quadrato della corrente di picco, in grado di far passare i cavi sotto tensione attraverso i rack delle apparecchiature e mettere in pericolo il personale in pochi millisecondi. Gli interruttori automatici in genere richiedono Da 0,06 a 0,1 secondi inciampare, ma il picco della forza distruttiva si verifica appena 0,005 secondi su un sistema a 50 Hz. I fermacavi svolgono la loro funzione di contenimento istantaneamente, prima che i dispositivi di protezione possano reagire, rendendoli la linea di difesa primaria contro le forze elettromeccaniche.

Secondo la norma IEC 61914, i fermacavi sono definiti come "dispositivi progettati per garantire il fissaggio dei cavi quando installati a intervalli lungo la lunghezza dei cavi". A differenza delle fascette per cavi o dei morsetti standard, le fascette sono appositamente progettate e testate per resistere alle forze di cortocircuito, con valori nominali basati sulla corrente di cortocircuito potenziale di picco (kA) e sulla spaziatura di installazione.

Come le forze di cortocircuito minacciano i sistemi di cavi

Durante un cortocircuito trifase, i conduttori adiacenti producono intensi campi elettromagnetici. La forza repulsiva tra i conduttori è proporzionale al quadrato della corrente di picco di cortocircuito, creando uno stress istantaneo che i prodotti standard per la gestione dei cavi non possono contenere. In un data center, i cavi non protetti possono distruggere rack di server che richiedono mesi di sostituzione; negli ambienti industriali, lo stesso scenario rischia di incendi, infortuni e tempi di fermo prolungati.

Il divario temporale critico

Comprendere la sequenza temporale di un evento di faglia rivela perché la moderazione passiva è insostituibile:

• 0,005 secondi: La forza elettromagnetica di picco si verifica su sistemi a 50 Hz
• 0,06–0,1 secondi: Gli interruttori automatici scattano ed eliminano il guasto
• Risultato: Senza i fermacavi, i cavi subiscono movimenti incontrollati per tutta la durata del guasto

Questo intervallo temporale significa che nessun dispositivo di protezione attiva può impedire la distruzione meccanica iniziale: solo i fermacavi opportunamente specificati possono farlo.

Quali tipi di fascette per cavi si adattano a diverse applicazioni

La selezione del tipo di tacchetta corretto dipende dalla configurazione del cavo, dalla classe di tensione e dalle condizioni ambientali. L'utilizzo di un tipo di tacchetta incompatibile può comportare un sistema di ritenuta inadeguato in condizioni di guasto.

Linee guida per la selezione dei materiali

La scelta dei materiali influisce direttamente sulla durata delle prestazioni e sui margini di sicurezza:

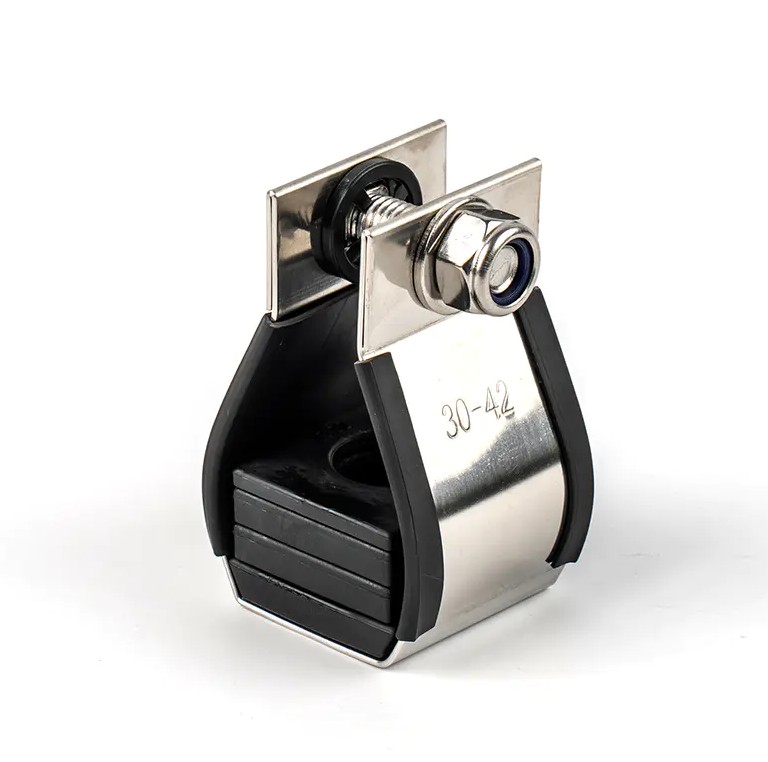

• Acciaio inossidabile 316: Eccezionale resistenza alla corrosione per ambienti marini, offshore e chimici; resiste a forze elettromeccaniche estreme
• Alluminio: Leggero con forti proprietà meccaniche; adatto per applicazioni interne ed esterne da bassa a alta tensione
• Polimero/nylon: Conveniente per uso interno a bassa tensione; Opzioni UV e ignifughe disponibili per ambienti specifici

Come la norma IEC 61914 garantisce una protezione affidabile

IEC 61914:2021 è lo standard accettato a livello globale per passacavo progettazione e test, sostituendo l'ambiguità riscontrata nei codici elettrici regionali. Sebbene l'Articolo 392.20(C) del NEC e l'Articolo 12-2202 del CSA richiedano che i cavi siano protetti dalle forze magnetiche della corrente di guasto, nessuno dei due specifica come testare o verificare che i dispositivi di ritenuta sopravvivano a un evento di cortocircuito. La norma IEC 61914 colma questa lacuna critica.

Categorie di test obbligatorie ai sensi della norma IEC 61914

Lo standard richiede test completi su più dimensioni prestazionali:

1. Valutazione della temperatura: Operazione verificata da Da -60°C a 120°C (o intervallo dichiarato)
2. Test di carico laterale: Carico sostenuto mantenuto per 60 minuti alla massima temperatura dichiarata
3. Prove di carico assiale: Resistenza allo slittamento del cavo lungo il percorso
4. Resistenza all'impatto: Testato alla temperatura operativa più bassa dichiarata
5. Resistenza alla corrosione e ai raggi UV: Convalida della nebbia salina e dell'invecchiamento accelerato
6. Resistenza alle forze elettromeccaniche: Test di tenuta al cortocircuito ai kA dichiarati
7. Propagazione della fiamma: Resistenza alla propagazione della fiamma in condizioni di guasto

Una distinzione fondamentale: la norma IEC 61914 richiede una durata del test di cortocircuito di appena 0,1 secondi (cinque cicli completi), che è sufficiente per evidenziare la debolezza della tacchetta perché il picco di forza distruttiva si verifica entro i primi millisecondi. Ciò differisce dai test di resistenza termica dei cavi, che possono specificare 63 kA per 1 secondo o 40 kA per 3 secondi: tali valutazioni riguardano il riscaldamento del conduttore, non il vincolo meccanico.

Quali fattori determinano le specifiche corrette della tacchetta

Una specifica corretta richiede che le prestazioni dichiarate della tacchetta corrispondano alle effettive condizioni di guasto dell'installazione. Le specifiche insufficienti creano rischi catastrofici per la sicurezza, mentre le specifiche eccessive sprecano il budget senza ulteriori vantaggi.

Parametri delle specifiche chiave

Gli ingegneri devono calcolare e verificare quanto segue:

• Diametro esterno del cavo (OD): Le tacchette devono adattarsi al diametro effettivo della guaina, non solo alla dimensione del conduttore. Un adattamento errato riduce l'efficacia del sistema di ritenuta durante i guasti.
• Corrente di cortocircuito presunta di picco: Il valore kA della tacchetta deve superare il livello di guasto calcolato dal sistema. Si noti che i livelli di guasto più elevati si verificano spesso negli impianti a bassa tensione, non solo nei sistemi ad alta tensione.
• Spaziatura delle tacchette: Le valutazioni del produttore vengono dichiarate a intervalli specifici (comunemente 600 mm). Una spaziatura più ampia aumenta esponenzialmente la forza per tacchetta. La forza tra i conduttori viene calcolata utilizzando la formula IEC 61914, che considera la corrente di picco e il diametro del cavo.
• Classe di tensione e configurazione: I sistemi LV, MV e HV presentano diversi profili di forza. Le formazioni single-core, trifoglio e quadrupla richiedono ciascuna tacchette progettate appositamente.
• Esposizione ambientale: La presenza di sostanze chimiche, temperature estreme, esposizione ai raggi UV e rischio di incendio determinano la scelta del materiale e la classe di resistenza alla corrosione.

Un esempio cautelativo

Consideriamo due produttori che dichiarano una resistenza al picco di 140 kA:

• Produttore A testato con cavo da 35 mm a Interasse 600mm
• Produttore B testato con cavo da 45 mm a Interasse 300mm

Per un sistema con livello di guasto di 60 kA che utilizza un cavo da 30 mm a una spaziatura di 1200 mm, il prodotto del produttore B fallirebbe nonostante la stessa classificazione principale. Ciò dimostra perché i team di procurement devono esaminare i rapporti di test completi, non solo i dati principali, e perché gli ingegneri devono proteggere le specifiche durante l’intero ciclo di vita del progetto.

Come una corretta installazione massimizza i margini di sicurezza

Anche le tacchette specificate correttamente possono guastarsi se installate in modo errato. La qualità dell'installazione determina direttamente se il sistema funziona come testato.

Migliori pratiche di installazione

1. Segui la spaziatura del produttore: Installare agli intervalli specificati per la corrente di guasto dichiarata. Per scenari di cortocircuito elevato è necessaria una spaziatura più stretta.
2. Allinea per diametro del cavo: Assicurarsi che la dimensione della tacchetta corrisponda al diametro esterno effettivo del cavo, tenendo conto di eventuali tolleranze di isolamento o rivestimento.
3. Utilizzare i fissaggi corretti: Montare con hardware omologato per il tipo di contenimento (scala, vassoio, montante o trave).
4. Applicare la coppia corretta: Un serraggio eccessivo distorce le guaine dei cavi; un serraggio insufficiente consente lo slittamento. Utilizzare una chiave dinamometrica per ottenere la coppia di bloccaggio specificata dal produttore.
5. Tenuto conto della dilatazione termica: Nei sistemi flessibili in cui i cavi sono "serpenti", consentono movimenti di espansione tra punti fissi. Nei sistemi rigidi, assicurarsi che la tacchetta e la struttura resistano alle forze termomeccaniche longitudinali.

Considerazioni sulla progettazione del sistema

I sistemi di cavi rientrano in due categorie, ciascuna con requisiti distinti per le tacchette:

• Sistemi Flessibili: I cavi sono avvolti verticalmente o orizzontalmente, consentendo la libera dilatazione e contrazione termica tra i punti di fissaggio. Le tacchette devono accogliere il movimento mantenendo la ritenuta durante i guasti.
• Sistemi rigidi: I cavi sono fissati longitudinalmente, richiedendo che la tacchetta, la struttura di supporto e la rigidità del cavo resistano collettivamente alle forze termomeccaniche senza danni.

Dove i fermacavi offrono una protezione critica

I fermacavi sono essenziali ovunque i cavi ad alta potenza corrano vicino al personale o ad apparecchiature critiche. Il livello di tensione è irrilevante: alcuni dei livelli di guasto più elevati si verificano nelle installazioni a bassa tensione a causa della minore impedenza del sistema.

Oltre alla conformità di sicurezza con NEC 392.20(C) e IEC 61914, una corretta installazione delle tacchette aiuta a soddisfare i requisiti sismici e le condizioni della polizza assicurativa, riducendo la responsabilità e prevenendo costose rilavorazioni.

Conclusione: un approccio proattivo alla sicurezza dei sistemi di cavi

Morsetti per cavi rappresentano una piccola frazione del costo totale del progetto ma forniscono una protezione insostituibile contro le forze elettromeccaniche di cortocircuito. Il processo di selezione deve integrare il diametro del cavo, i calcoli della corrente di guasto, i requisiti di spaziatura, la compatibilità dei materiali e l'esposizione ambientale in una specifica coerente. I team di approvvigionamento dovrebbero considerare le tacchette come componenti di sicurezza ingegnerizzati, non come articoli di base, e verificare che i prodotti riportino rapporti di test indipendenti conformi alla norma IEC 61914:2021, inclusa la documentazione dei test di cortocircuito prima e dopo. Specificando e installando correttamente i fermacavi fin dal primo giorno, gli appaltatori elettrici e i proprietari delle strutture garantiscono la conformità normativa, proteggono le infrastrutture critiche e creano ambienti di lavoro più sicuri per il personale.
